Модулятор тв Terra MT 30С стерео, SatServis, Спутниковое телевидение
Дополнительные инструкции и файлы:
Описание тв модулятора Terra MT30A (B) (C): русское, pdf

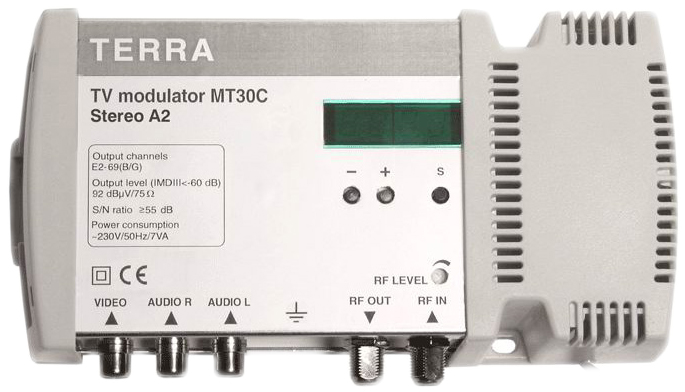

Профессиональный телевизионный модулятор Terra mt30С применяется для преобразования низкочастотного сигнала в высоко частотный в дециметровом или метровом диапазоне (1-69к). Применяется с ресиверами, в которых отсутствует ВЧ выход на задней панеле. Встроенный источник питания от сети переменного тока 230V. К ресиверу подключение идет через шнур стандарта "тюльпан". Звук: моно/стерео. Рабочие частоты: 49,25-862МГц. Уровень выходного сигнала 77-92дБ (регулируемый). Более высокая точность установки частоты, что немаловажно при модуляции большого количества каналов в кабельную сеть.
Страна изготовитель - Польша.

Технические характеристики:

  • Вход видео: частотный диапазон (20Hz-6MHz), уровень/импеданс: 1V+-3дБ/75w
  • Вход аудио: частотный диапазон (20Hz 15kHz), , уровень/импеданс (775mV RMS/10кОм/50kHz)
  • Выход ВЧ: уровень (типовой)/импеданс - 77.92дБ/75Ом; выходные каналы: E2-E69 (B/G)/47-5-862МГц
  • Точность установки частоты: +-20kHz
  • Частота звуковой поднесущей: stereo A2
  • Плавная регулировка частоты сигнала несущей видео +-2.25МГц c шагом 0.25МГц
  • Проходные потери суммирования ВЧ: <2.0dB
  • Полоса частот суммирования ВЧ сигнала: 47-862МГц
  • Неравномерность АХЧ в полосе видео - +-1dB
  • Отношение A/V коммутируемое - 12/16dB
  • Глубина амплитудной модуляции, типичная - 75%
  • Отношение сигнал/шум, взвешенный - 55dB
  • Интермодуляционные искажения II, III порядка - <-60dB
  • Потребляемая мощность - 230V/50Hz/4VA
  • Диапазон рабочих температур -10, +50С
  • Габариты - 180x87.5x50.5мм
  • Вес в упаковке 0.65кг

см. также другие модели модуляторов Terra:

Описание модулятора Terra MT30С
Альтернативные названия модулятора Terra MT30-С: Terra MT30С, MT30-С, Terra 30-С, Terra MT 30-C, Terra MT30, Terra 30C
